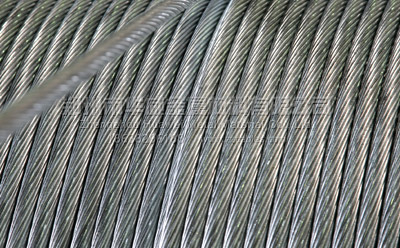

鋅-5%鋁稀土合金鍍層鋼絞線

產品類別：鋼絞線
產品名稱：鋅-5%鋁稀土合金鍍層鋼絞線
點擊次數：
摘要：
鋅-5%鋁稀土合金鍍層鋼絞線主要用于電氣化鐵路接觸網線桿拉線及軟橫跨，也可以用于沿海地帶腐蝕性比較強的地區的電力拉線及通訊承力線，常用規格LXGJ-50,LXGJ-70,LXGJ-80,LXGJ-100等有庫存。

鋅-5%鋁稀土合金鍍層鋼絞線的參數和性能：

鋅-5%鋁-稀土合金鍍層鋼絞線

鋅-5%鋁-稀土合金鍍層鋼絞線采用的標準

鋅-5%鋁-稀土合金鍍層鋼絞線采用的標準是YB/T179-2000。此標準等效采用美國試驗與材料協會標準ASTM A855M-1995《鋅-5%鋁-稀土合金鍍層鋼絞線》。YB/T179-2000標準在鋼絞線鍍層成分、結構、捻制、接頭、鍍層結合力、鋼絲韌性、鋼絞線伸長率、檢驗規則等方面與ASTM A855M-1995標準是一致的。增加了鋼絲鍍層鋁含量的規定及化學分析方法。對鋼絲強度級、鍍層重量、鋼絞線小破斷拉力、尺寸參照ASTM A855M-1995，略有調整。試驗方法、包裝、標志和質量證明書按照我國習慣作了較詳細的規定。

鋅-5%鋁-稀土合金鍍層鋼絞線結構

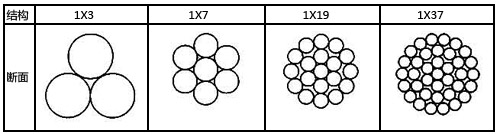

鋅-5%鋁-稀土合金鍍層鋼絞線按斷面結構分為四種，如圖所示。

鋅-5%鋁-稀土合金鍍層鋼絞線結構

鋅-5%鋁-稀土合金鍍層鋼絞線的分類：

鋼絞線按公稱抗拉強度分為：420MPa,670MPa,750MPa,1170MPa,1270MPa,1370MPa,1470MPa,1570MPa，共8級。鋼絞線按鍍層重量分為：A,B,C,D,E5級

鋅-5%鋁-稀土合金鍍層鋼絞線標記示例

XLXG J-1X7-6.0-1370-B-YB/T 179-2000

鋅-5%鋁-稀土合金鍍層鋼絞線原料選擇

鋅-5%鋁-稀土合金鍍層鋼絲用盤條應符合GB/T 701和GB/T 4354的規定，當拉拔規定尺寸并鍍鋅-5%鋁-稀土合金后，成品鋼絞線及單根鋼絲應質量均勻并性能符合本標準的規定

熱浸鍍用鋅-5%鋁-稀土合金錠的化學成分應符合下表的規定(%)

Al	Ce+La	Fe不大于	Si不大于	Pb不大于	Cd不大于	Sn不大于	其他元素每種不大于	其他元素總量不大于	Zn
4.2-6.2	0.03-0.10	0.075	0.015	0.005	0.005	0.002	0.02	0.04	余量
注：鋁的含量由需方規定，量為8.2%

對于一步鍍法，合金鍋內熔體中的鋁含量應控制在4.2%-6.2%；對于兩步鍍法，先鍍鋅（熱鍍鋅或電鍍鋅），然后鍍鋅-5%鋁稀土合金，合金鍋內熔體中的鋁含量允許達到7.2%。鋅-5%鋁-稀土合金鍍層鋼絲的鍍層鋁含量應不小于4.2%

鋅-5%鋁-稀土合金鍍層鋼絞線捻制質量

除非另有規定，鋼絞線外層應右向捻，相鄰層捻向相反所有鋼絲應在均勻張力下捻制，鋼絞線捻制應足夠緊密以保證其在小破斷拉力10%的張力作用下直徑?jīng)]有明顯減小。如需方有特殊要求，鋼絞線可左向捻，但應在合同中注明。

鋅-5%鋁-稀土合金鍍層鋼絞線(LXGJ)YB/T179-2000

鋼絞線的公稱直徑應符合下表的規定，其直徑允許偏差為+7%~-1%，鋼絞線的長度應符合需方的訂貨合同，長度允許偏差應在0-10%之間

鋼絞線小破拉斷力

結構	鋼絲直徑mm	鋼絞線直徑mm	鋼絞線面積 mn²	公稱搞拉強度MPa								參考重量kg/km
				420	670	750	1170	1270	1370	1470	1570
				鋼絲破斷拉力總和,KN,不小于
1 x3	2.9	6.2	19.82	7.66	12.22	13.68	21.33	23.16	24.98	26.8	28.63	160
	3.2	6.4	24.13	9.32	14.87	16.65	25.97	28.19	30.41	32.63	34.85	195
	3.5	7.5	28.86	11.15	17.79	19.91	31.06	33.72	36.38	39.03	41.69	233
	4	8.6	37.7	14.57	23.24	26.01	40.58	44.05	47.52	50.99	54.45	304
1 x7	1	3	5.5	2.13	3.39	3.8	5.92	6.43	6.93	7.44	7.94	43.7
	1.2	3.6	7.92	3.06	4.88	5.46	8.53	9.25	9.98	10.71	11.44	62.9
	1.4	4.2	10.78	4.17	6.64	7.44	11.6	12.6	13.59	14.58	15.57	85.6
	1.6	4.8	14.07	5.44	8.67	9.71	15.14	16.44	17.73	19.03	20.32	112
	1.8	5.4	17.81	6.88	10.98	12.29	19.17	20.81	22.45	24.09	25.72	141
	2	6	21.99	8.5	13.55	15.17	23.67	25.69	27.72	29.74	31.76	175
	2.3	6.9	29.08	11.24	17.92	20.07	31.3	33.98	36.65	39.33	42	231
	2.6	7.8	37.17	14.36	22.91	25.65	40.01	43.43	46.85	50.27	53.69	295
	2.9	8.7	46.24	17.87	28.5	31.91	49.77	54.03	58.28	62.53	66.79	367
	3.2	9.6	56.3	21.75	34.7	38.85	60.6	65.78	70.96	76.14	81.32	447
	3.5	10.5	67.35	26.02	41.51	46.47	72.5	78.69	84.89	91.08	97.28	535
	3.8	11.4	79.39	30.68	48.94	54.78	85.46	92.76	100.1	107.4	114.7	630
	4	12	87.96	33.99	54.22	60.69	94.68	102.8	110.9	119	127	698
1 x19	1.6	8	38.2	14.44	23.03	25.78	40.22	43.66	47.1	50.54	53.98	304
	1.8	9	48.35	18.28	29.16	32.64	50.91	55.26	59.62	63.97	68.32	385
	2	10	59.69	22.56	35.99	40.29	62.85	68.23	73.6	78.97	84.34	475
	2.3	11.5	78.94	29.84	47.6	53.28	83.12	90.23	97.33	104.4	111.5	628
	2.6	13	100.88	38.14	60.84	68.11	106.2	115.3	124.4	133.5	142.6	803
	2.9	14.5	125.5	47.44	75.68	84.71	132.2	143.4	154.7	166	177.3	999
	3.2	16	152.81	57.76	92.14	103.1	160.9	174.7	188.4	202.2	215.9	1220
	3.5	17.5	182.8	69.1	110.2	123.4	192.5	208.9	225.4	241.8	258.3	1460
	4	20	238.76	90.27	144	161.2	251.5	272.9	294.4	315.9	337.4	1900
1 x37	1.6	11.2	74.39	26.56	42.37	47.42	73.98	80.3	86.63	92.95	99.27	595
	1.8	12.6	94.15	33.61	53.62	60.02	93.63	101.6	109.6	117.6	125.6	753
	2	14	116.24	41.48	66.18	74.08	115.6	125.4	135.3	145.2	155.1	930
	2.3	16.1	153.73	54.87	87.53	97.98	152.9	165.9	179	192	205.1	1230
	2.6	18.2	196.44	70.11	111.8	125.2	195.3	212	228.7	245.4	262.1	1570
	2.9	20.3	244.39	87.25	139.2	155.8	243.1	263.8	284.6	305.4	326.2	1950
	3.2	22.4	297.57	106.2	169.5	189.7	296	321.3	346.6	371.9	397.1	2380
	3.5	24.5	355.98	127.1	202.7	227	354	384.3	414.6	444.8	475.1	2050
	4	28	464.96	166	264.8	296.4	462.4	502	541.5	581	620.5	3720
